فواصل الصب (( الخمس والاربع اخماس )) ام المنتصف



سؤال قديم حديث دائما يطرح نفسه ؟؟



قد تكون مسألة فاصل الصب ............ مسأله خلافيه عند كثير من المهندسين و يمكن ان نوضح مدرستين على خلاف فى تحديد مكان فاصل الصب .



قبل ان نلتحق بالمدرستين علينا أن نعى ونتذكر تفاصيل هامه جدا وهى



1- اقصى عزوم موجبه " max positive moment" توجد فى منتصف البحر وأقصى عزوم سالبه " max Negative moment " توجد فوق الركائز



2-اقل عزوم ( تؤول إلى الصفر تقريبا ) " min moment " عند نقط إنقلاب العزوم عند ربع أو خمس البحر تقريبا



3-اقصى قوى قص " max shear force " توجد على بعد ( عمق القطاع /2 من وش الركيزه )

4-اقل قوى قص " min shear force " توجد عند منتصف البحر اى عند أقصى عزوم " max moment "



ولنحدد مثال ما لحالتينا الآن وليكن كمره مستمره من الجهتين بطول 3 م وعمق 60 سم وعرض 25 سم

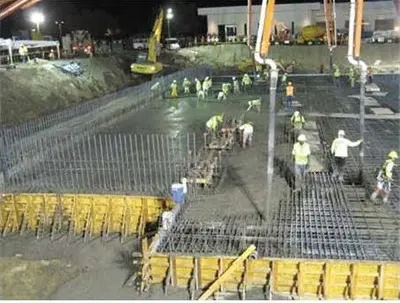

ونحتاج تحديد فاصل صب اثناء صب هذه الكمره



1- المدرسه الأولى مدرسة الزيرو شير ( zero shear )

هنا يحدد المهندسين تبعا للكود البريطانى أن يكون فاصل الصب عند أقل قيمه لقوى القص اى عند منتصف الباكيه

وفى مثالنا عند منتصف الكمره اى بعد 1.5 م من طول الكمره فى منطقة أقصى عزوم موجبه للكمره



* وذلك من منطلق ان الخرسانه هى التى تتحمل قوى القص فيجب عدم أضرار الخرسانه حتى تتحمل بكامل كفاءتها ما هى من أجله ولذلك يتم فصل الخرسانه عند أقل قوى للقص



وذلك حتى وإن لم يتم ربط الخرسانه القديمه بالجديده بالوضع الأمثل يكون ذلك فى منطقة اقل إجهادات قص وتقريبا تؤل إلى الصفر ولا نحتاج فى هذه المنطقه أن تعمل الخرسانه بكامل كفاءتها إذ أن قوى القص أقل ما يمكن

ولكن ماذا عن ان تلك المنطقه ( منطقة اقل إجهادات قص ) هى منطقة اقصى عزوم موجبه ؟؟ .....



هنا تجاوبنا تلك المدرسه أن



العزم قوتين شد وضغط ...... شد على أسفل القطاع وضغط على أعلاه

والقوه الأهم فى العزوم هى الشد وأنه متواجد على الجزء السفلى من القطاع أى تحت natural axis يعنى يقاوم من قبل اسياخ التسليح فقط وليس للخرسانه علاقه بتحمل إجهاد العزوم



اما عن قوى الضغط المولده للعزم فيحدثونا أنه ليس هناك أدنى مشكله فى فصل الخرسانه فى منطقة الضغط فليس هناك خطرا فى أن تضغط الخرسانه على بعضها



2- المدرسه الثانيه مدرسة الزيرو مومنت (zero moment )

هنا يحدد المهندسون تبعا للكود المصرى أن يكون فاصل الصب عند اقل إجهادات العزوم وهى عند نقطة أنقلاب العزوم

وفى مثالنا عند خمس أو ربع الكمره من وش الركيزه اى عند 3/5 من وش الركيزه أى عند منطقة أقصى إجهادات قص تقريبا



وذلك من منطلق



ان العزم قوتين شد وضغط وهو الأخطر دائما على المنشأ



وإن قوة الشد يتحملها اسياخ التسليح ونجد ان منطقة الفصل فى الخرسانه قد تكون منطقه حرجه لتكون شروخ ناتج الإجهادات المؤثره عليها وعدم لحام الخرسانه القديمه والجديده بالطريقه المثاليه المطلوبه وهذه الشروخ يجب التحكم فيها حتى لا تتسع وتأثر سلبا على حديد التسليح بالصدأ



ولذلك فإن منطقة أقل إجهادات عزوم تكون هى أمثل مناطق عدم توسع الشروخ وعنه عدم التأثير على أسياخ التسليح حتى وإن حدث توسع للشرخ أو صدا لحديد التسليح يكون فى مناطق اقل عزوم



كما ان فاصل الصب فى الخرسانه سوف لا يؤثر فى منطقة الضغط إذا انها منطقة أقل عزوم أى أن القوى الضاغطه على الخرسانه اقل ما يمكن

ولكن ماذا عن تلك المنطقه ( منطقة أقل عزوم ) وهى منطقة أقصى قوى قص ؟؟؟؟ ....



وهنا تجاوبنا تلك المدرسه ان .......



نعم تلك المنطقه هى منطقه اقصى قوى قص ولكن نرى أن قوى القص يتحملها الحديد بقيمه كبيره فى الكمرات مثلا متمثل فى الكانات لا محاله ونجد مثلا ان قوى القص فى البلاطات آمنه تماما



فليس هناك ادنى خوف من موضوع فصل الخرسانه فى منطقة اقصى إجهاد قص



بينما إذا تم الفصل فى منطقة اقصى عزوم اى فى منتصف البحر نجد أن قد يكون امكانية حدوث شروخ وتوسعتها أكبر ناتج قوى العزوم والإجهاد المؤثر على تلك المنطقه وعنها يسبب صدأ حديد التسليح بمناطق اقصى عزوم

كما ان الفصل فى الخرسانه سيجعل الخرسانه لا تعمل بكامل كفاءتها لتتحمل أقصى قوى ضاغطه بأعلى القطاع مولده لأقصى عزم موجود فى تلك المنطقه



ولكن فى النهايه قد يتفق مهندسى المدرستين على أن فاصل الصب يجب ان يحدد من قبل المهندس المصمم على الرسومات ويتم تنفيذ فواصل الصب بإستشارة وموافقة أستشارى الموقع وأستخدام أدق واحدث الوسائل لربط الخرسانه القديمه بالجديده
