كتاب جديد في المحولات الكهربائية electrical transformers
مبدأ عمل المحولة الكهربائية:.يقوم مبدأ عمل المحول الكهربائي على قانون فرداي للحث الكهرومغناطيسي الذي ينص
على أن قيمة القوة المحركة الكهربائية (الجهد الكهربائي) تتناسب طرديا مع معدل تغير التدفق
المغناطيسي ولهذا السبب فإن المحول لا يعمل في أنظمة التيار المستمر لإن التيار
المستمر يخلق مجالا مغناطيسيا ثابتا مقدار تغيره يساوي الصفر فلا يمكن خلق جهد
كهربائي حينها بطريقة الحث وهذا أحد الأسباب الرئيسية لتفضيل التيار المتردد على المستمر
الذي لا يوجد له طريقة عملية واقتصادية لتحويل قيمة الجهد

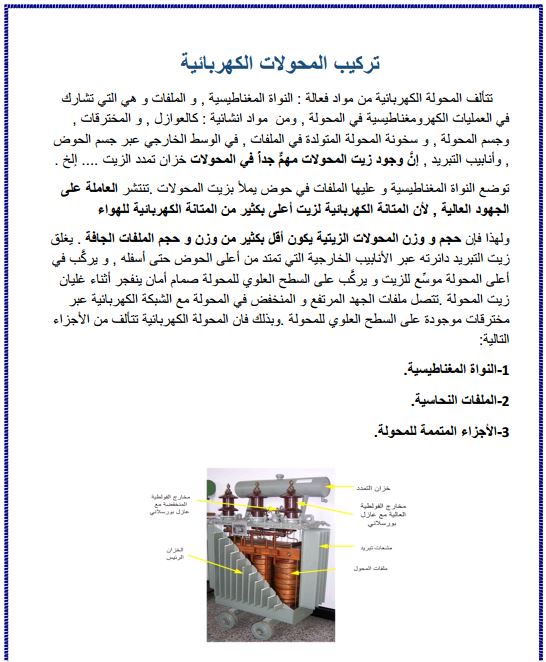

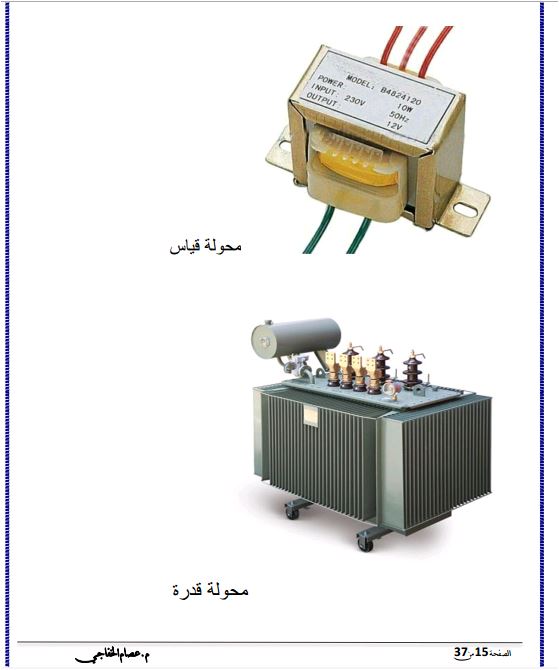

تتألف أبسط المحولات الكهربائية من قلب مغناطيسي , يوضع عليه ملفات ؛ عدد لفاتها N1 و
N2 منفصلان كهربائياً , ومتشابكان مغناطيسياً . ومن أجل أن تكون ضياعات الطاقة في
المحولة مهملة , أو أقل ما يمكن , و ينبغي أن تشكل النواة المغناطيسية للمحولة دائرة مغلقة .
عندما نذكر أثناء دراسة المحولة المثالية فإنها يجب أن تحقق الشروط التالية:
1 نهمل فيها الحقل الكهربائي للملفات.
2 تنعدم فيها الضياعات؛ أي أن المقاومة الداخلية للحديد و للملفات مساوية للصفر.
3 النفاذية المغناطيسية للحديد لا نهائية (∠, ) خ¼ï€¢أو المقاومة المغناطيسية للحديد معدومة
, و بالتالي القوة المحركة المغناطيسية اللازمة لتوليد الفيض المغناطيسي في النواة مهملة.
4 التسرب المغناطيسي مهمل؛ أي أن الفيض المغناطيسي يغلق دائرته عبر النواة
المغناطيسية فقط وتتشابك كلياً مع الملفين الأ ّولي والثانوي ويكون عامل التبادل مساوياً
للواحد..
