كتاب في التأريض (للحماية من أخطارالتكهرب)

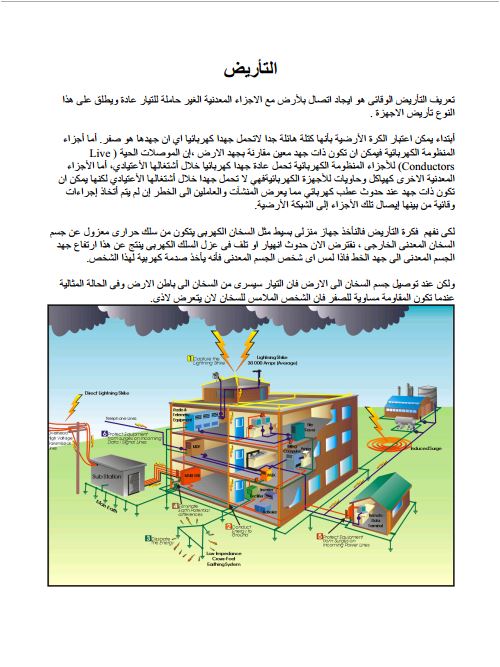

تعريف التأريض الوقائى هو ايجاد اتصال بالأرض مع الاجزاء المعدنية الغير حاملة للتيار عادة ويطلق على هذا
النوع تأريض الاجهزة .
أبتداء يمكن اعتبار الكرة الأرضية بأنها آتلة هائلة جدا لاتحمل جهدا كهربائيا اي ان جهدها هو صفر. أما أجزاء
المنظومة الكهربائية فيمكن ان تكون ذات جهد معين مقارنة بجهد الارض ،إن الموصلات الحية ) Live
(Conductors للأجزاء المنظومة الكهربائية تحمل عادة جهدا كهربائيا خلال أشتغالها الإعتيادي، أما الأجزاء
المعدنية الاخرى كهياكل وحاويات للأجهزة الكهربائية فهي لا تحمل جهدا خلال أشتغالها الأعتيادي لكنها يمكن ان
تكون ذات جهد عند حدوث عطب آهربائي مما يعرض المنشآت والعاملين الى الخطر إن لم يتم أتخاذ إجراءات
وقائية من بينها إيصال تلك الأجزاء إلى الشبكة الأرضية.
لكى نفهم فكرة التأريض فلنأخذ جهاز منزلى بسيط مثل السخان الكهربى يتكون من سلك حرارى معزول عن جسم
السخان المعدنى الخارجى ، نقترض الان حدوث انهيار او تلف فى عزل السلك الكهربى ينتج عن هذا ارتفاع جهد
الجسم المعدنى الى جهد الخط فاذا لمس اى شخص الجسم المعدنى فأنه يأخذ صدمة كهربية لهذا الشخص.
ولكن عند توصيل جسم السخان الى الارض فان التيار سيسرى من السخان الى باطن الارض وفى الحالة المثالية
عندما تكون المقاومة مساوية للصفر فان الشخص الملامس للسخان لان يتعرض لاذى..
